คุณสมบัติ
– กระแสไฟขาออกน้อยกว่า 600mA
– เชื่อมต่อได้กับแบตเตอรี่ลิเธียม
– เชื่อมต่อได้กับไฟ LED 2V-3V
– เป็นกระแสไฟแบบอนุกรม
– สามารถใช้ได้กับ ไฟสนาม ไฟทางเดิน ไฟสนามหญ้า ฯลฯ

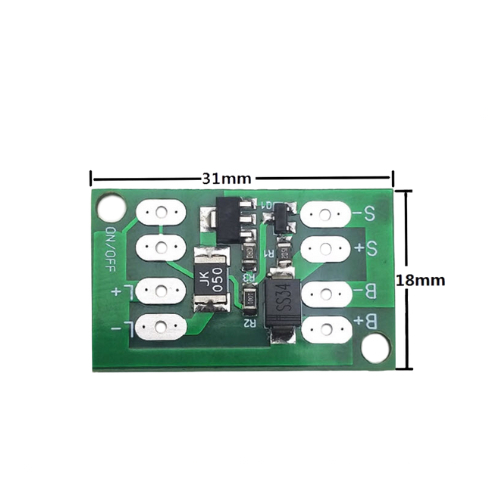

– ขนาดบอร์ด 31mm x 18mm
**ควรเชื่อต่อกับ BMS ในการตัดกระแสไฟ**

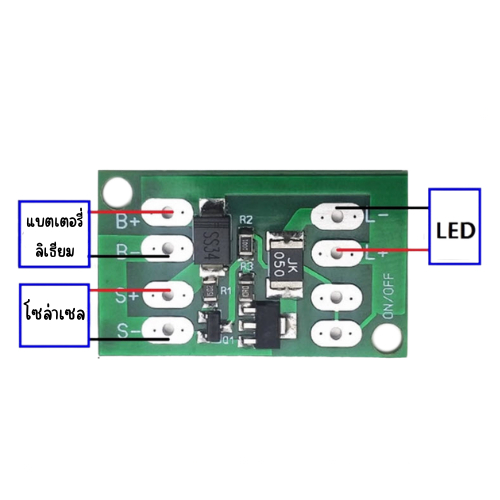

วิธีการเดินสายไฟ
1. B + B- เชื่อมต่อกับแบตเตอรี่ลิเธียม
2. S + S- เชื่อมต่อกับแผงโซลาร์เซลล์
3. L + L- เชื่อมต่อกับเอาต์พุต
การทำงาน
– โซล่าเซลจะรับพลังงานแสงเข้ามาทำให้เกิดกระแสไฟ
– แบตเตอรี่จะเก็บสะสมกระแสไฟฟ้าไว้
– เมื่อพลังงานแสงอาทิตย์มืดลง แบตเตอรี่จะทำการส่งกระแสไฟไปยัง LED
กำลังไฟฟ้าเข้าของแผงโซล่าเซลเทียบกับไฟขาออก
แรงดันแบดเตอรี พลังงานแผงโซล่าเซล แรงดันไฟฟ้าวงจรเปิด อินพุดปัจจุบัน กระแสไฟขาออก กำลังขับจริง
ลิเซียมเหล็กฟอสเฟด3.2V ≤12W 4.5-7v ≤2A ≤600mA ≤3W
ลิเซียมเหล็กฟอสเฟด 6.4V ≤15W 9-12v ≤2A ≤600mA ≤5W
ลิเซียมเหล็กฟอสเฟด9.6V ≤18W 12-14v ≤2A ≤600mA ≤9W
ลิเซียมเหล็กฟอสเฟด12.8V ≤20W 18-22v ≤2A ≤600mA ≤12W
แบตเตอรี่ลิเธียม 3.7V ≤12W 5-7V ≤2A ≤600mA ≤3W
แบตเตอรี่ลิเธียม7.4V ≤15W 10-14V ≤2A ≤600mA ≤6W
แบตเตอรี่ลิเธียม 11.1v ≤18W 16-22V ≤2A ≤600mA ≤12W
แบตเตอรี่ลิเธียม 14.8v ≤20W 18-22V ≤2A ≤600mA ≤12W
Product description
– Output current less than 600mA
– Can be connected to a lithium battery.
– Can be connected to 2V-3V LED lights.
– is a series current
– Can be used with yard lights, walkway lights, lawn lights, etc.
– Board size 31mm x 18mm
**Should be connected to BMS to cut off power**
