คุณสมบัติ
– แรงดันไฟฟ้า 2.5V – 12V
– กระแสไฟสูงสุด 0.8A
– น้ำหนัก 12กรัม

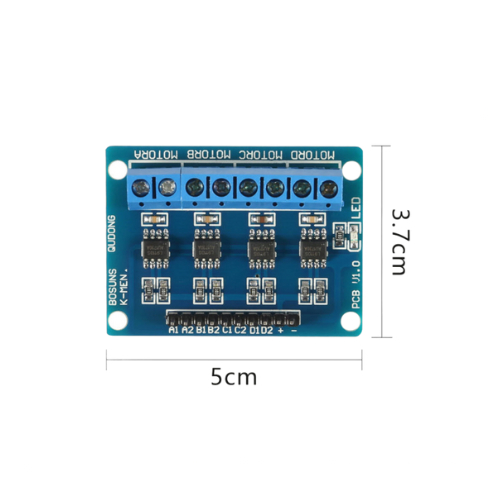

– ขนาด 50 มม. x 37 มม.

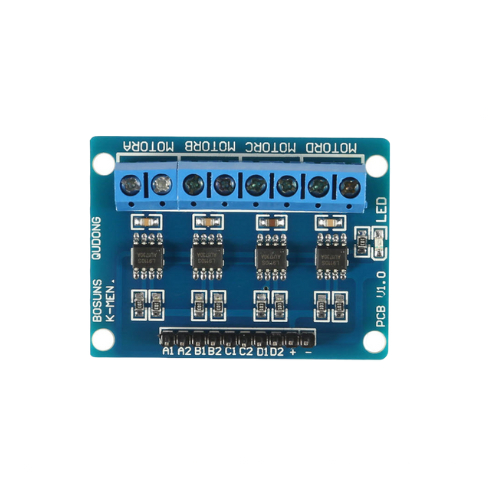

คำอธิบายอินเทอร์เฟซของโมดูล

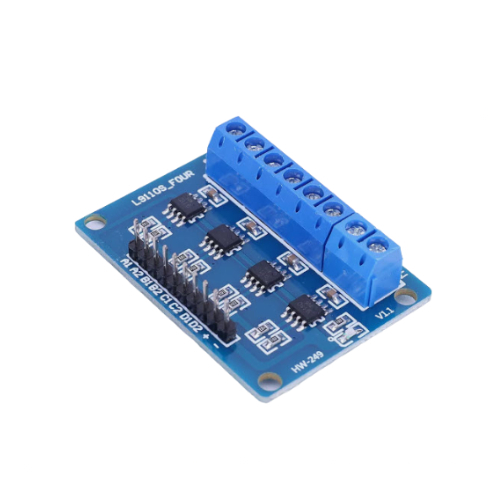

[คำแนะนำสำหรับส่วนหัวของพินโค้งสีดำ 10P]
1 พอร์ต IO ไมโครคอนโทรลเลอร์ภายนอก A1
2 พอร์ต IO ไมโครคอนโทรลเลอร์ภายนอก A2
3 B1 พอร์ต IO ไมโครคอนโทรลเลอร์ภายนอก
4 พอร์ต IO ไมโครคอนโทรลเลอร์ภายนอก B2
5 พอร์ต IO ไมโครคอนโทรลเลอร์ภายนอก C1
6 พอร์ต IO ไมโครคอนโทรลเลอร์ภายนอก C2
7 พอร์ต IO ไมโครคอนโทรลเลอร์ภายนอก D1
8 พอร์ต IO ไมโครคอนโทรลเลอร์ภายนอก D2
9 + แรงดันไฟฟ้าภายนอก 2.5V-12V
10 – GND ภายนอก

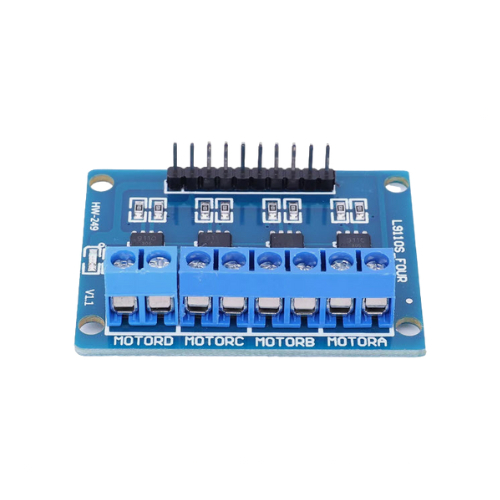

คำอธิบายเทอร์มินัลบล็อก PCB 8P]
1 MOTORA เชื่อมต่อกับมอเตอร์กระแสตรง 2 พินไม่มีทิศทาง
2 MOTORB เชื่อมต่อกับมอเตอร์กระแสตรง 2 พิน ไม่มีทิศทาง
3 MOTORC ต่อเข้ากับมอเตอร์กระแสตรง 2 ขา ไม่มีทิศทาง
4 MOTORD ต่อเข้ากับมอเตอร์กระแสตรง 2 พิน ไม่มีทิศทาง
Description
– Voltage 2.5V – 12V
– Maximum current 0.8A
– Weight 12g
– Size 50mm x 37mm
Module interface description
[Instructions for the 10P black curved pin header]
1 External microcontroller IO port A1
2 External microcontroller IO port A2
3 External microcontroller IO port B1
4 External microcontroller IO port B2
5 External microcontroller IO port C1
6 External microcontroller IO port C2
7 External microcontroller IO port D1
8 External microcontroller IO port D2
9 + External voltage 2.5V-12V
10 – External GND
8P PCB terminal block description]
1 MOTORA is connected to a 2-pin DC motor, no direction.
2 MOTORB is connected to a 2-pin DC motor, no direction.
3 MOTORC is connected to a 2-pin DC motor, no direction.
4 MOTORD is connected to a 2-pin DC motor, no direction.
