คุณสมบัติ
– ใช้วัดแบตเตอรี่
– สามารถต่อสวิตซ์กดติดปล่อยดับหรือสวิชเปิดปิดได้
– ควรบัดกรีเลือก S ก่อนการต่อใช้งาน เพื่อป้องกันการเสียหาย

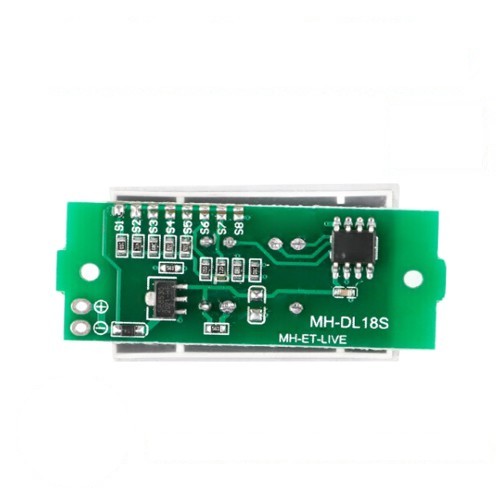

– ตัว 1S-8S สามารถบัตรกรีเลือก S ได้เอง
– เปลี่ยน S ได้โดยบัดกรี S เดิมออก และบัดกรี S ที่ต้องการใช้งาน
– ขนาด 20mm x 43mm x 10mm
– ขนาดจอ 20mm x 31m
– กระแสที่ใช้งาน 3-5 มิลลิแอมป์
ช่วงไฟที่ใช้ในแต่ละ S
1S = 3.3V – 4.2V
2S = 6.6V – 8.4V
3S = 11.1V – 12.6V
4S = 13.2V – 16.8V
5S = 16.5V – 21.0V
6S = 19.8V – 25.2V
7S = 23.1V – 29.0V
8S = 26.4V – 33.6V
Product description
– Battery type electricity quantity display
– Wide application fields:lithium battery
– Using Method:connect display board positive and negative port with tested battery positive
and negative portdigital tube will display real-time battery electricity quantity

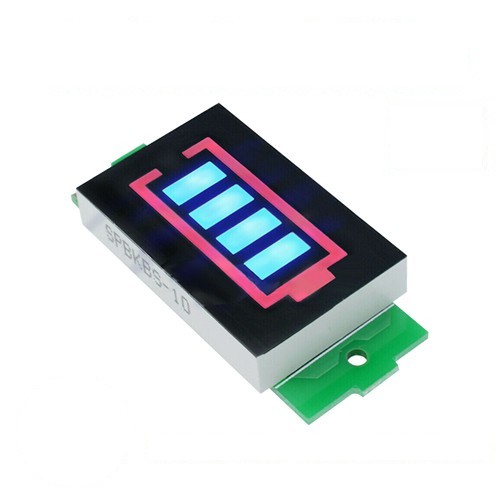

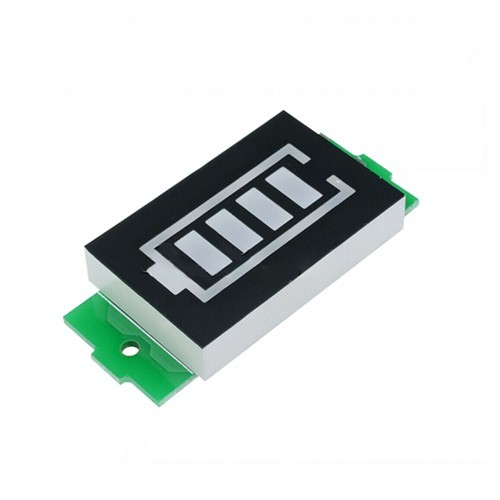

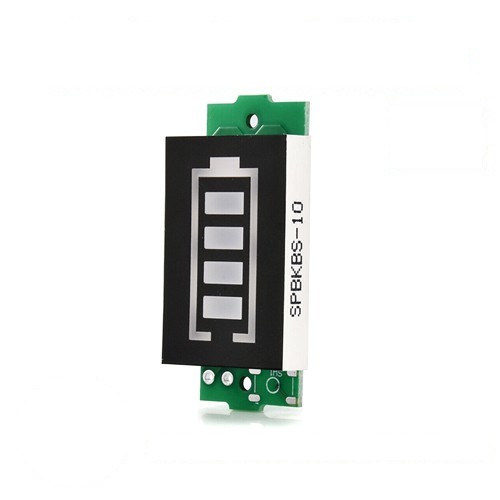

– Digital Color:outline reddisplay block blue (when battery electricity quantity is full
it will be all on)
Display Electricity Quantity Parameter:
– When battery voltage is over N*3.3Vit will illuminate 1 block electricity quantity
(note:N represents battery quantity)
– When battery voltage is over N*3.5Vit will illuminate 2 blocks electricity quantity
– When battery voltage is over N*3.7Vit will illuminate 3 blocks electricity quantity
– When battery voltage is over N*3.9Vit will illuminate 4 blocks electricity quantity
– When battery voltage is less than N*3.3V4 blocks display will be off;it represents battery
is less than 3.3Vand you can charge the battery
